 벡터 네트웍 분석기
ㆍ NA 7100 Series : 벡터네트웍 분석기(Vector Network)
NA 7100 Series

  • RF 전송특성, 반사특성 측정
    NA7100A(50)/B(75 Ohm) : 0.3 ~ 1.3GHz

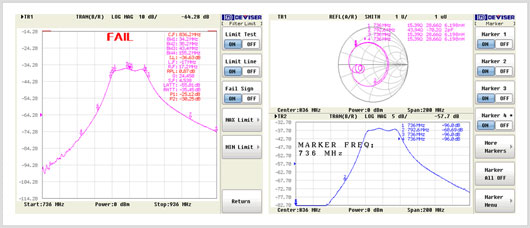

  • 2채널, 2개 트레이스 디스플레이
    NA7300A(50)/B(75 Ohm) : 0.3 ~ 3.0GHz
  • 빠른 스위프(Sweep) 응답시간
  • 데이터 저장 및 관리
  • USB,VGA,RS232,병열포트,키보드,LAN 인터페이스(Interface)
  • 1GByte 메모리 & PC연동 소프트웨어 제공
  • 자체교정(Self-Calibration) 키트 제공




신호 발생기(Signal Source)
주파수범위 300kHz ~ 1.3GHz(NA7100) / 3GHz(NA7300)
주파수 분해능도 1Hz
주파수 정확도 ±5 X10e-6
신호 순도(Purity)특성 -67dBc/Hz @ 10kHz Offset
레벨 정확도 ±1.5dB @ -50dBm ~ 10dBm
레벨 안정도(Flatness) ±0.2dB
하모닉 리젝션(Harmonic Rejection) 30dB이상
방향성-다이렉티비티(Directivity) 50dB이상
반사계수(VSWR) 1.3이하
신호 발생기(Signal Source)
분해능 밴드(Resolution Band) 100Hz ~ 15kHz
다이나믹 범위(Dynamic Range) 100dB(RBW=1kHz)
레벨 정확도(Level Accuracy) ±1.5dB
레벨 분해능도(Level Resolution) 0.01dB
최대 입력레벨(Max Input Level) 10dBm
반사계수(VSWR) 1.2이하
위상(Phase) 특성
위상 분해능도(Phase Resolution) 0.01˚
위상 정확도(Phase Accuracy) 0.5˚(RBW=1kHz), 1˚(RBW=3kHz)
다이나믹 레인지(Dynamic Range) 60dB
디스플레이(Display) 150msec ~ 20sec 스위프시간, 7.5인치 컬러(Color) LCD
측정(Measurement)
측정채널 2 채널, 4 트랙(Track)
측정포맷 A,B,R,A/R,B/R,A/B
측정 파라메터 로그(Log),리니어(Linear),위상,그룹지연,정재파비(SWR),스미스차트(Smith Chart),극성(Polar),임피던스 외
