현재위치 : 제품소개 > HFC & CATV 용 측정기 > 디지털 QAM 분석기

 HFC & CATV 현장용 측정기
ㆍ케이블모뎀, CATV, QAM,
  8VSB, 스펙트럼 분석기
보급형 케이블모뎀, CATV, QAM분석 메타 현장용 CATV,QAM 메터
QAM & 8VSB 스펙트럼 분석기 휴대형 스펙트럼/QAM/8VSB분석기

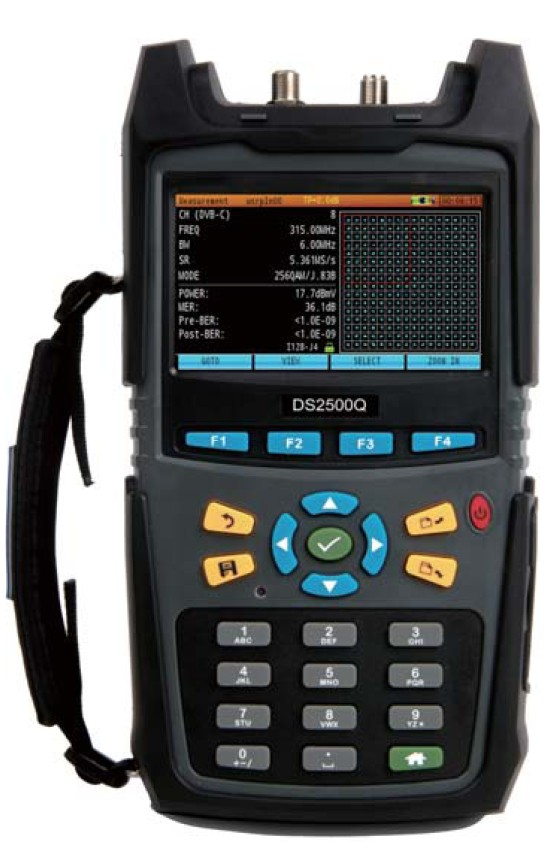

DS2500Q

한글지원
웹(Web)방식:원격컨트롤

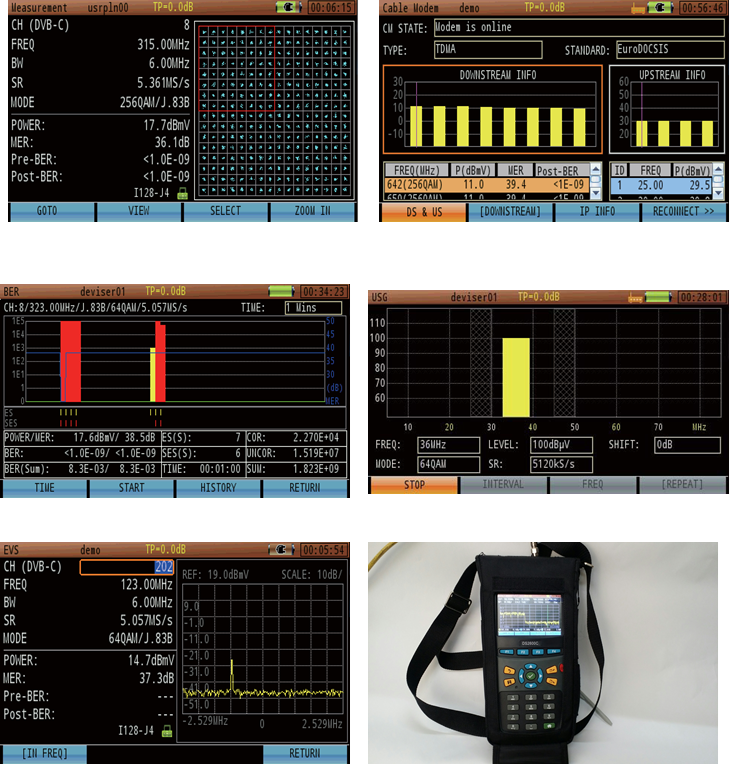

  ㆍ디지털(Digital) 비디오 & 케이블모뎀 신호측정
  ㆍ주파수 범위 : 4 ~ 1000MHz
  ㆍ레벨측정 범위 : -50 ~ 60dBmV
  ㆍ변조타입 : 16/32/64/128/256QAM, Annex A/B/C(6MHz & 8MHz
    동시지원
  ㆍ상향 신호발생기 내장(CW / QPSK / 8, 16, 32, 64QAM)- 5 ~65MHz
  ㆍ8VSB 분석 (옵션)
  ㆍ디지털 채널 파워 측정
  ㆍ딥인터리빙(128,4 방식) BER 측정가능
  ㆍMER / Pre&Post BER 측정
  ㆍ칸스털레이션(Constellation) 측정
  ㆍMER & BER 통계그래프 측정
  ㆍ닥시스(DOCSIS) 측정( CMTS까지 TX레벨 측정)
  ㆍ인터넷 접속 테스트(URL 입력가능)
  ㆍ상하향 속도 테스트
  ㆍ핑(Ping) 테스트

  ㆍ아날로그(Analog) 신호측정
  ㆍ레벨 측정 범위 : -50 ~ 60dBmV
  ㆍ영상/음성 레벨 측정
  ㆍ상 하향 스펙트럼 분석(RBW: 30/100/300KHz/1/3MHz 조절가능)
  ㆍ틸트(Tilt) 측정 (16개 채널 선택가능)
  ㆍ전 채널 스캔(Scan) 측정
  ㆍC/N , Hum, CSO/CTB 측정

  ㆍ채널플랜 작성시 아날로그와 디지털신호 자동인식 기능
  ㆍ측정데이터 저장 및 USB 저장 가능
  ㆍPC 소프트웨어 제공
  ㆍ컬러 LCD 및 터치 스크린
  ㆍ배터리 사용시간 : 6시간 이상(만 충전시)
  ㆍ휴대용 가방 제공



웹방식:원격 컨트롤
디지털 신호 측정
주파수범위 4 ~ 1000MHz
주파수 분해농도 10KHz
주파수 정확도 ±10 * 10-6
파워레벨 범위 -50 ~ 50dBmV
레벨 정확도 ±1.5dB
MER / 정확도 ~40dB / ±2
BER 1E-03 ~ 1E-09(Pre, Post)
변조타입 16/32/64/128/256QAM ITU-T J.83 Annex A/B/C
아날로그 신호 측정
주파수범위 4 ~ 1000MHz
주파수 분해농도 10KHz
주파수 정확도 ±1 * 10e-6
레벨 범위 -50 ~ 60dBmV
레벨 분해농도 0.1dB
레벨 정확도 ±1.5dB
스펙트럼 분석
주파수분해농도 100Hz
파워레벨 범위 -50 ~ 60dBmV
다이나믹 레인지 60dB
RBW 30/100/300KHz/1/3MHz
스워프 타임 20msec ~25sec
케이블 모뎀 DOCSIS3.0&2.0, EuroDOCSIS
QAM소스(신호발생기)
주파수범위 5 ~ 85MHz
MER >40dB
변조타입 QPSK, 16/32/64QAM, CW
출력레벨 8 ~ 60dBmV
전원 / 배터리 12V 5A, / 리튬 배터리(4~5시간 충전 후 6시간 이상 사용)
크기 / 무게 266mm*160mm*82mm / 1160g
포트 USB, LAN
